1：進口高速高精滾珠絲杠，精度保持性好，剛性強
2：橫梁通過大功率伺服電機與絲杠直連，保證加工輪廓精度，沒有過切現象
3：左右導軌座與工作臺分體式，可自由調節封閉高度
4：8米以上齒輪齒條傳動，采用同步雙驅四電機同向差速消隙運動結構
5：占地面積小，是同規格工作臺移動式龍門的60%
6：采用自主開發復合型導軌技術加長切削抗力力矩和承載面積，增強切削抗力
7：工作臺承載大，理論上不受重量限制

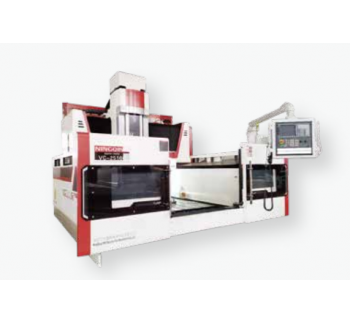

CMI整體式13系列
技術參數 | 單位 | CMI1813 | |
工作臺面積 | mm | 1900x1300 | |
工作臺最大承重 | t | 9 | |
X／Y／Z向行程 | mm | 2000x1300x550 | |
主軸端面至工作臺面 | mm | 230-780（可定制） | |
主軸配置可選 | 可裝電主軸 | 可裝直聯主軸及電機 | |
標配A頭選配B1頭 | BBT40-120-15000rpm | ||
18kw 57Nm | |||
最大裝料高度x寬度 | mm | 660（可定制）x1550 | |
快移／進給速度 | m/min | 30/0-15 | |
定位／重復定位精度 | mm | 0.01/0.005 | |
整機重量 | t | 15 | |
外形尺寸（不含電柜） | mm | 4800x3400x2900 | |
典型配用數控系統 | 標配Siemens 828D、Fanuc MF plus，選配Siemens ONE | ||
