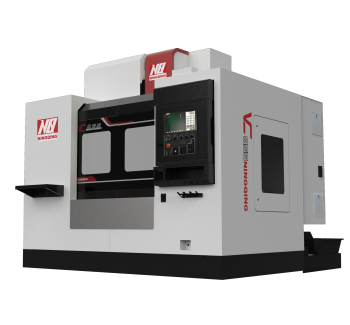

采用大規格滾柱線軌，確保大切削量加工的剛性，速度快、精度高、剛性強、尤其適合大批量產品和高精度模具加工
寬型床身為Y向提供4條線軌，確保大行程運行的穩定性和剛性，
Z軸采用氣液壓平衡，具有高速動態響應，滿足高速加工
全線機型采用高速高精重載線軌，Z軸采用大規格滾柱型確保大切削量切削，速度快、精度高、剛性強、尤其適合大批量產品和高精度模具的加工
三向絲桿均采用3+2形式軸承組合裝配，配合絲桿預拉安裝工藝提高機床的高速度、高加速度
技術參數 | 單位 | VC855 | VC1160 | VC1270 | VC1585 |
工作臺面積 | mm | 500×1000 | 600×1100 | 710×1300 | 900×1600 |
T形槽 | mm | 5×18 | 5×18 | 5×18 | 7×18 |
工作臺最大承重 | Kg | 600 | 800 | 900 | 1500 |
X / Y / Z向行程 | mm | 860×550×560 | 1080×630×600 | 1200×700×600 | 1500×850×700 |
主軸端面至臺面距離 | mm | 110-670 | 150-750 | 150-750 | 200-900 |
主軸中心至導軌面 | mm | 580 | 650 | 810 | 1000 |
主軸轉速 | rpm | 皮帶式10000;直連式12000/15000; 電主軸18000/24000(HSKA63) | 皮帶式8000;直連式10000; 電主軸18000/24000(HSKA63) | ||
切削進給速度 | m/min | 48 | 48 | 32 | 20 |
快速移動速度 | m/min | 48 | 48 | 32 | 20 |
刀庫容量 | 圓盤24 | ||||
換刀時間 | s | 1.8 | |||
定位精度 | mm | 0.01 | |||
重復定位精度 | mm | 0.005 | |||
整機重量 | Kg | 5500 | 6500 | 8800 | 12000 |
外形尺寸 | mm | 2600×2200×2600 | 2950×2550×2600 | 3450×2800×2700 | 4300×3200×3000 |
總電源供應量 | Kw | 22 | 25 | 30 | 35 |
典型配用 數控系統 | Siemens、Fanuc、Mitsubishi | ||||
切削效率：45#鋼 VC855：200cmm3/min VC1160：250cmm3/min VC1270：320cmm3/min
鋁件（高速） VC855：1000cmm3/min VC1160：1100cmm3/min VC1270：1300cmm3/min
