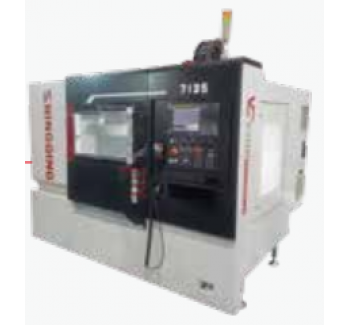

采用臺灣高品質直線導軌，Z軸更采用滾柱型，速度快、精度高、剛性強，尤其適合大批量產品和高精度模具的加工。
采用高品質主軸及高精度主軸軸承，穩定、精度高、耐用。
小機型的大跨距人字形立柱，底座寬度為700mm，結合強力機身底座，能承受高速運動產生的大慣量，滿足高速高光加工。
工作臺面淬火 HRC48-52，長期使用仍能保持精度，磨損小。
技術參數 | 單位 | VM7135 | VC7135 | 技術參數 | 單位 | VM7135 | VC7135 |
工作臺面積 | mm | 1000×350 | 切削進給速度 | m/min | 0-15 | ||
T形槽 | mm | 3×14 | 快速移動速度 | m/min | X/Y:30,Z:15 | ||
工作臺最大承重 | Kg | 400 | 刀庫容量 | / | 圓盤20位 | ||
X/Y/Z向行程 | mm | 660×360×510 | 換刀時間 | S | / | 1.8 | |
導軌形式 | X/Y/Z:25滾柱 | 定位精度 | mm | 0.01 | |||
主軸中心至工作臺面 | mm | 100-610 | 重復定位精度 | mm | 0.005 | ||
主軸中心至立柱面 | mm | 440 | 整機重量 | Kg | 2600 | ||
主軸轉速 | rpm | 8000 | 外形尺寸 | mm | 2400×2000×2300 | ||
主軸孔錐度 | BT40 | 總電源供應量 | Kw | 12(15) | |||
主軸電機功率 | Kw | 3.7/5.5(7.5/11) | 數控系統 | Fanuc、華中 | |||
