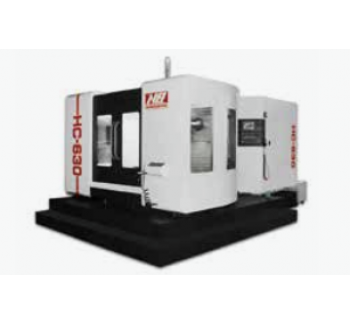

主軸功率大，切削力強，適合鑄鐵，鋼材的低速加工，尤其適合大型模具的加工；
行程大，加工范圍廣；
增加進口數控轉臺可實現一次裝夾，加工四個面；
增加FAGOR高速精密光柵尺可達到超精密加工要求。大切削、高精度，是替代進口臥式加工中心及進行批量生產的理想機型
技術參數 | 單位 | HC500 | HC630 | HC800 | HC1000 | HC630(雙工作臺) | HC800(雙工作臺) |
工作臺面積 | mm | 500×600 | 630×700 | 800×800 | 1000×1000 | 630×700 | 800×800 |
工作臺分度 | 1°×360 | ||||||
T形槽 | mm | 5×22 | |||||
分度精度 | 10" | 12〞 | |||||
工作臺最大承重 | Kg | 750 | 1000 | 1500 | 2000 | 950 | 1500 |
X/Y/Z向行程 | mm | 800/700/750 | 1050/750/900 | 1300/1000/1000 | 1600/1000/1000 | 1050/750/900 | 1100/850/900 |
導軌形式 | 三向滾柱 | ||||||
主軸中心到臺面距離 | mm | 120-820 | 120-870 | 120-1120 | 120-1120 | 0-750 | 0-850 |
主軸孔錐度 | BT50 | ||||||
主軸轉速 | rpm | 6000 | |||||
主軸電機功率 | Kw | 15/18.5 | |||||
切削進給速度 | m/min | 10 | |||||
快速移動速度 | m/min | 30 | 30 | 24 | 24 | 24 | 24 |
刀庫容量/換刀時間 | 30T/5.5S | 30T/5.5S | 40T/5.5S | 40T/5.5S | 40T/5.5S | 40T/5.5S | |
定位精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.012 |
重復定位精度 | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 | 0.01 |
整機重量 | t | 11 | 12 | 17 | 18 | 14 | 18 |
外形尺寸 | mm | 3500×6000× 3000 | 3500×6000× 3000 | 4800×6400× 3900 | 4800×6400× 3900 | 3500×7500× 3000 | 5500×8000× 3000 |
數控系統 | Fanuc Oi MF3 Plus/Siemens | ||||||
